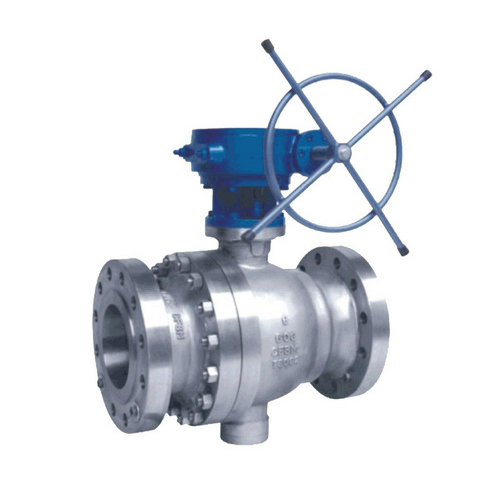

Q47H硬密封固定球阀的球体是固定的，受压后不产生移动。固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
二、Q47H硬密封固定球阀执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、 Q47H硬密封固定球阀主要零件材料：
1）硬密封固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2）阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3）Q47H固定式球阀 采用全通径或缩径设计，流通阻力小。
4）金属硬密封固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5）固定式球阀 采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。
8）可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。
四、主要尺寸及重量
|
序号
NO |
零件名称
|
材质
|
|
|
GB
|
ASTM
|
||
|
1
|
阀体
|
WCB
|
A2116-WCB
|
|
2
|
弹簧
|
60Si2aMn
|
AISI 9260
|
|
3
|
密封圈
|
PTFE
|
PTFE
|
|
4
|
垫片
|
PTFE
|
PTFE
|
|
5
|
排污螺母
|
25
|
A105
|
|
6
|
"0" 型密封圈
|
橡胶
|
橡胶
|
|
7
|
底盖
|
25
|
A105
|
|
8
|
螺钉
|
35
|
A193-B7
|
|
9
|
固定轴
|
1Cr13
|
A276-410
|
|
10
|
滑动轴承
|
PTFE&
|
PTFE&
|
|
11
|
球体
|
1C18Ni9Ti
|
SS304
|
|
12
|
阀盖
|
WCB
|
A216-WCB
|
|
13
|
阀座
|
25
|
A105
|
|
14
|
阀杆
|
1Cr33
|
A276-410
|
|
15
|
螺柱
|
35CrMoA
|
A193-B7
|
|
16
|
螺母
|
35
|
A194-2H
|
|
17
|
压套
|
25
|
A105
|
|
18
|
填料
|
PTFE
|
PTFE
|
|
19
|
支架
|
WCB
|
A216-WCB
|
|
20
|
填料压盖
|
WCB
|
A2116-WCB
|
|
21
|
键 Key
|
45
|
AISI C 1045
|
|
设计依据
|
国标系列
|
美标系列
|
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47
|
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
|
压力等级
|
试验压力(MPa）
|
||
|
公称压力（PN）
|
磅级（Class）
|
壳体试验
|
密封试验
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
|
d1
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
337
|
387
|
438
|
489
|
591
|
686
|
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
|
手动
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
400
|
420
|
400
|
420
|
400
|
410
|
650
|
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
Wt(Kg)
|
4.5
|
5.7
|
7.0
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
576
|
864
|
1280
|
1600
|
1600
|
4500
|
|
|
电动
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
770
|
830
|
-
|
940
|
940
|
1115
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
400
|
-
|
410
|
410
|
410
|
|
|
气动
|
H3
|
215
|
240
|
264
|
274
|
379
|
389
|
479
|
552
|
666
|
736
|
926
|
1059
|
1127
|
1393
|
1468
|
1538
|
1538
|
1450
|
|
L2
|
200
|
270
|
270
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1060
|
1360
|
1360
|
1360
|
1360
|
2840
|
|
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
|
d1
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
337
|
387
|
438
|
489
|
591
|
686
|
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
|
手动
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
420
|
420
|
400
|
400
|
400
|
410
|
650
|
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
Wt(Kg)
|
4.5
|
5.7
|
7.0
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
640
|
1030
|
1524
|
2100
|
4200
|
5300
|
|
|
电动
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
410
|
-
|
420
|
690
|
690
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
74
|
350
|
350
|
420
|
420
|
400
|
-
|
400
|
410
|
650
|
|
|
气动
|
H3
|
215
|
240
|
264
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1059
|
1150
|
1205
|
1250
|
1295
|
1390
|
1470
|
|
L2
|
200
|
270
|
270
|
405
|
405
|
574
|
574
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
1360
|
2840
|
2840
|
3300
|
3300
|
|
1、标准、产品名称、型号、公称通径。
2、介质及温度、压力范围。
3、是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。A、根据客户的特殊要求，技术交流，设计制造产品。
B、为客户进行售前技术问题解答，帮助客户合理化选型。
C、提供新、特、难工程生产技术咨询或拟定合适的生产方案
2、售中服务A、信守合同，发货准时。
B、及时保持与客户沟通联系，解决问题。
3、售后服务A、协助客户拟定施工案
B、定期回访使用情况
C、 质保期内，质量问题免费维修/换新
