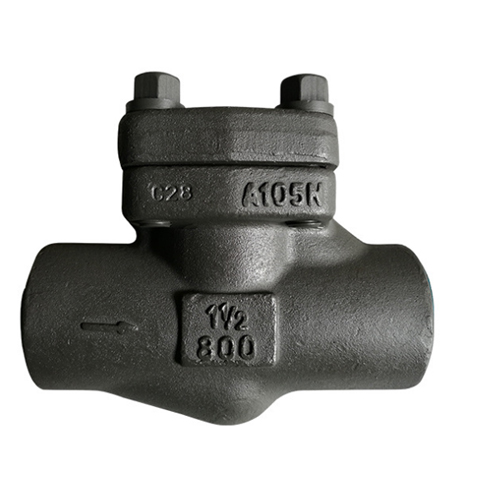

一、H61锻钢止回阀 概述

    H61锻钢止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
    H61锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计，分别是：立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等!
二、H61锻钢止回阀结构设计和规范

止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
三、H61锻钢止回阀结构形式

1.全通径或缩径； 2.立升式止回阀 3.球形止回阀 4.旋启式止回阀 5.可按要求采用弹簧辅助复位 6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖 7.承插焊接ANSI/ASME B16.11 8.螺纹端（NPT端）按ANSI/ASME B1.20.1
四、H61锻钢止回阀材料表

序号NO.	名 称	美标碳钢CS to ASTM	美标合金钢AS to ASTM	美标不锈钢钢SS to ASTM
		Type A 105	Type F22	Type F304（L）	Type F316（L）
1	阀体	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	立升式阀瓣	A276 410	A276 304	A276 F304（L）	A276 F316（L）
3	垫片	Corrugated SS+graphite		SS+PTFE
4	阀盖	A105	A182　F22	A182 F304（L）	A182 F316（L）
5	铭牌
6	螺栓	A193 B7	A193 B16	A193 B8M	A193 B8M
7	球	A182 F304	A182 F304	A182 F304	A182 F304
适用介质			（水、油、气等）W.O.G.etc		（酸类）HNO3,CH3OOH etc
适用温度			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料 CS=碳钢 AS=合金钢 SS=不锈钢

五、H61锻钢止回阀 尺寸和重量表

通径		缩径RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全径FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	152	172	200
		900～1500Lb	111	111	111	130	152	172	220	220
H（OPEN）		150～800Lb	61	61	65	79	95	103	118	132
		900～1500Lb	65	79	79	97	104	120	139	215
Weights	Bolted	150～800Lb	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
		900～1500Lb	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	Welded	150～800Lb	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9
		900～1500Lb	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

H61锻钢止回阀订货须知：
一、产品参数

1、标准、产品名称、型号、公称通径。

2、介质及温度、压力范围。

3、是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，请联系给我们,我们一定会尽心尽力为您提供优质的服务。

我公司产品质保期为自出厂日起质保一年，我们承诺：质量三包，质保期内，质量问题免费维修/换新
